Sistema Vista

SISTEMA VISTA

  • Il sistema è composto da una serie di montanti verticali TruSt80, il cui interasse varia a seconda del formato della lastra e dei carichi a cui è soggetta.
  • Su questi viene assicurata, mediante viti auto-perforanti o rivetti a strappo, una clip della serie A.M.4, realizzata in acciaio armonico Aisi 430 e che può essere verniciata con colore RAL o con il colore della piastrella stessa (al fine di limitarne la visibilità).
  • Questa clip presenta quattro braccetti, all’interno dei quali viene alloggiata la piastrella, così che sia assicurata alla struttura perfettamente. Per l’ancoraggio delle lastre di fondo e di cima vengono impiegate clips della serie A.M.2 .
Questo sistema utilizza i seguenti componenti:
Profilo TruSt80
Profilo estruso in lega di alluminio grezzo 6060 T5.
Staffa St80
Staffa di supporto St80 ricavata dall'estrusione di alluminio grezzo lega 6060 T5.

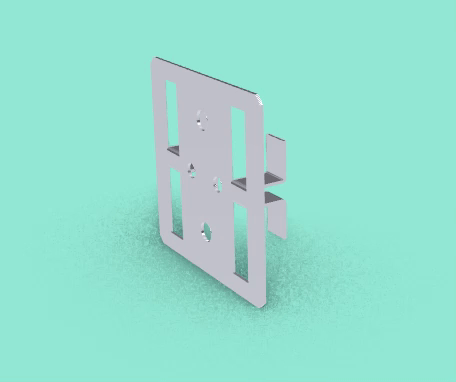

Ganci A.M.4.1
Ganci di fissaggio A.M.4.1 in acciaio inox AISI 430.

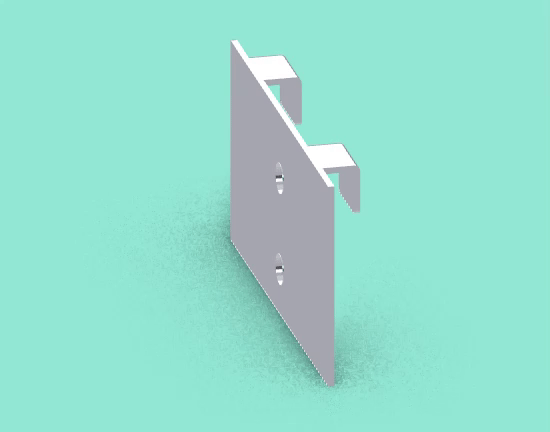

Ganci A.M.2.1
Ganci di fissaggio A.M.2.1 in acciaio inox AISI 430.
